如何做好LED电源的插件工作
2021-12-16 09:40:25

                                                如何做好LED电源的插件工作

上篇文章我们讲到各类元器件来料检验的重要性,接下来让我带您了解生产LED电源的下一个工序,如何做好LED工程灯带电源的插件工作,有哪些注意事项,需要注意哪些细节!


  如何规范的将”二极管”插在PCB板上

1、经岗前培训后,操作人员必须佩戴静电手环,做好静电防护;
2、操作员再次检查二极管是否与BOM清单及样机相符;检查元件本体是否完整无缺损或变形,确认无误后进入本工序;
3、将二极管按要求插至PCBA板丝印相对应的位置上;▲ 注意:二极管极性方向不可插反,不能插错孔位,元件插置必须端正,直立;(二极管极性插反将会导致LED灯条电源的二极管被击穿,下一工序测试时将无法点亮LED灯)
4、检查本工序,确认无误后流入下工序。







如何规范的将“磁环电感,mos管,慢融保险丝”插在PCB板上:


1、经岗前培训后,操作人员必须佩戴静电手环,做好静电防护;
2、操作员再次检查磁环电感,mos管,慢融保险丝等是否与BOM清单及样机相符;检查元件本体是否完整无缺损或变形,确认无误后进入本工序;
3、将磁环电感,mos管,慢融保险丝等按要求插至PCB板丝印相对应的位置上;▲ 注意:极性方向不可插反,不能插错孔位,元件插置必须端正,直立;
4、检查本工序,确认无误后流入下工序。




如何规范的将“电解电容,安规电容,变压器”插在PCB板上:


1、经岗前培训后,操作人员必须佩戴静电手环,做好静电防护;
2、操作员再次检查电解电容,安规电容,变压器等是否与BOM清单及样机相符;检查元件本体是否完整无缺损或变形,确认无误后进入本工序;
3、将电解电容,安规电容,变压器等按要求插至PCB板丝印相对应的位置上;▲ 注意:电解电容极性方向不可插反,不能插错孔位,元件插置必须端正,直立;(电解电容极性插反将会导致LED电源在通电后直接烧坏)

3、检查本工序,确认无误后流入下工序。



如何确保无漏件、掉件,反件,错件,歪件,高件:

1、经岗前培训后,操作人员必须佩戴静电手环,做好静电防护;
2、检查员需清楚全部元器件与主板相对应的位置,再次检查是否有漏件,掉件,反件,错件,歪件,高件等。
3、检查本工序,确认无误后流入下工序波峰焊。




相信大家有注意到一点,在插件作业的任何时候都有静电手环的存在,那么”它”的存在有什么特殊的意义吗?相信在生活中对于静电各位都不陌生,静电高发期特别是在秋冬季节!那么小小的静电跟我们恒压LED电源插件作业又有什么样的影响呢?来看看我们工厂是如何做的?




   静电对电子元器件有哪些损害:

1.电子元器件上的静电会吸附灰尘,降低元器件绝缘电阻(缩短电子元器件的使用寿命)。
2.静电会产生放电破坏,使元件受损不能工作(完全破坏)。
3.静电在放电时所产生的电磁场幅度很大(达几百伏/米)频谱极宽(从几十兆到几千兆),对电子元器件造成干扰甚至损坏(电磁干扰)。
4.静电放电时所产生的电场或电流发出的热量,会使元件受伤(潜在损伤)。如果元件全部破坏,必能在生产及品管中被察觉而排除,影响较小,而如果元件只是轻微受损,在正常测试下不易发现,或者是在运输途中,由于摩擦、碰撞带有静电的物体而使元件产生静电导致元件受损,甚至已在使用时,才发现元件受到破坏,不但检查不易,而且其损失亦难以预测。要耗费巨大人力及财力才能查清所有问题,而且如果在使用时才察觉故障,其损失将可能巨大。



如何正确使用静电手环:

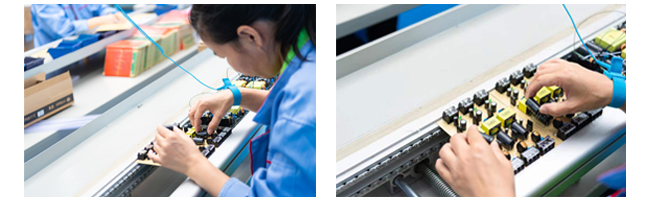

如图所示:


     以上是我们LED驱动电源主要元器件的插件规范和注意事项。一个完整的LED驱动电源元件远远不止这些,此处没有一一说明。品质在于每一个细节,精益求精才是成功之道!
